Лотки кабельных каналов

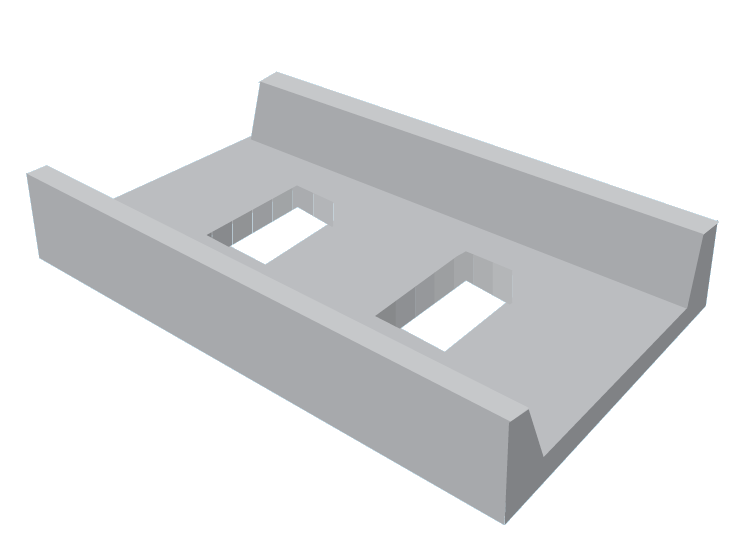

Лотки кабельных каналов - это
железобетонные изделия, применяемые для прокладки кабельных линий, в некоторых случаях в них размещают и трубы малого диаметра. Они изготавливаются в соответствии с требованиями ГОСТа 23009-78 из тяжелого бетона марок (В15, В20, В25) и армируются сталью класса А-I и А-III.
Превосходство железобетонных лотков по сравнению с другими видами кабельных лотков:
• защищают кабеля от неблагоприятных погодных воздействий;
• выдерживают значительные перепады температуры;
• прочные - устойчивы к влаги, к подвижкам и давлению грунта, коррозии;
• форма лотков дает возможность свободному прохождению воздуха (вентиляции);
• сравнительно простой доступ к коммуникациям, который достигается снятием защитной крышки;
• стоимость в 2-3 раза дешевле других видов лотков.
Монтаж данных изделий должен быть произведен согласно СНиП 16-80. К установке следует приступать только после проверки уклонов траншей и отметок. Швы, которые будут образованы после укладки лотков, следует залить цементом (М-50), а битумом заполнить деформационные стыки. Грунт следует засыпать равномерным слоем, а также делать его уплотнение по СНиП 8-76.
Сверху на лотки кладут
плиты перекрытия и на выходе получается полностью упакованный канал инженерной коммуникации, обеспечивающий полную изоляцию, а главное безопасность. Это очень удобно для проведения плановых осмотров и ремонта сетей. Плиты-крышки снимаются и осуществляется обслуживание сети. При этом сами железобетонные лотки остаюся на месте.
Маркировка кабельного лотка состоит из букв и цифр, отображающих наименование лотка («Л», «УБК») и габаритные размеры.
Л - кабельный лоток, предназначенный для прокладки больших объемов кабеля под землей. Проектные чертежи содержит серия 3.407.1-157.
УБК - универсальный бетонный канал, предназначенный для надземной прокладки малых потоковых кабелей. Проектные чертежи в серии 3.407. -102.
Если после числовых значений стоит буква "а", то это означает - изделие оснащено дополнительными закладными элементами. Буква "д" - доборный лоток.
Размеры кабельных железобетонных лотков, которые используются чаще всего:
|
Наименование
|
L, длина (мм)
|
B, ширина (мм)
|
H, высота (мм)
|
Масса (кг)
|
|
УБК-1а
|
1990
|
1000
|
160
|
275
|
|
УБК-2а
|
1990
|
500
|
160
|
175
|
|
Л 20-5
|
1990
|
500
|
160
|
125
|
|
Л 20-10
|
1990
|
1000
|
160
|
275
|
Цены на железобетонные лотки Вы можете посмотреть в разделе
«Каталог». Узнать о наличии изделий на складе, сроках изготовления, условиях доставки - можно по телефонам:
